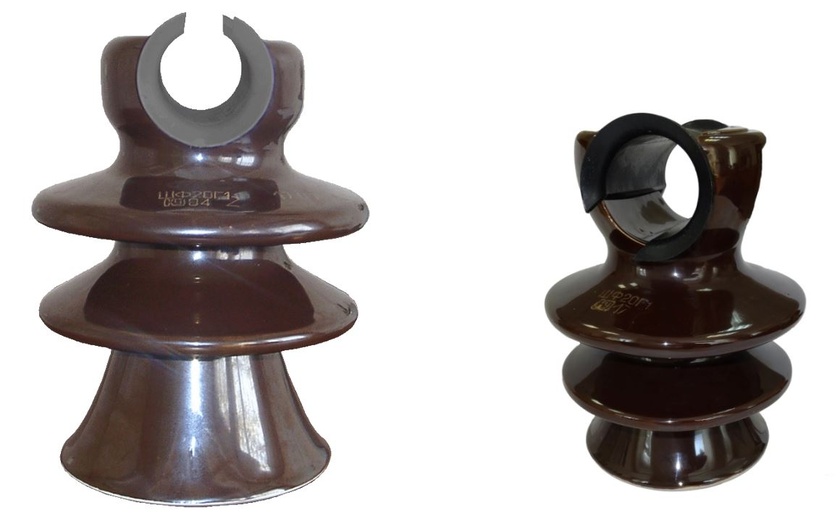

Изолятор ШФ-20Г1М
Рейтинг товара:
Артикул: ШФ-20Г1М

Описание товара:

Оптимальный выбор для 1-2 СЗА на ВЛ 6-10 кВ с проводом СИП

Характеристики:
Все характеристики
Артикул
ШФ-20Г1М
Вес
3,3 кг
Напряжение
20 кВ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Назначение изоляторов ШФ-20Г1М

Изоляторы ШФ-20 Г1М соответствуют требованиям ГОСТ 1232 и предназначены для изоляции и крепления проводов, в том числе СИП, на воздушных линиях электропередачи и РУ электростанций и подстанций переменного тока на напряжение до 10 кВ включительно, частотой до 100 Гц, при температуре окружающего воздуха от + 50 до - 60 °С. Изоляторы сделаны из керамического материала электротехнической подгруппы 110. Соответствуют ГОСТ 1232 .

Сравнение изоляторов ШФ-20Г1М с изоляторами ШФ-20Г1

Наименование параметра ШФ-20Г1М ШФ-20Г1
Длина пути утечки, не менее 325 ± 14,5 мм 400 ± 10 мм
Масса 3,3 кг 3,5 кг
Степень загрязнения атмосферы 1, 2 1, 2, 3

Основные технические характеристики

Механическая разрушающая сила при изгибе, не менее 13 кН
Длина пути утечки, не менее 325 мм ± 14,5
Пробивное напряжение промышленной частоты, не менее 180 кВ
Выдерживаемое импульсное напряжение, не менее 125 кВ
Выдерживаемое напряжение частотой 50 Гц под дождем 60 кВ
Масса 3,3 кг
Среднегодовой уровень отказов, относительно ед./год, не более 0,0005
Степень загрязнения атмосферы 1, 2

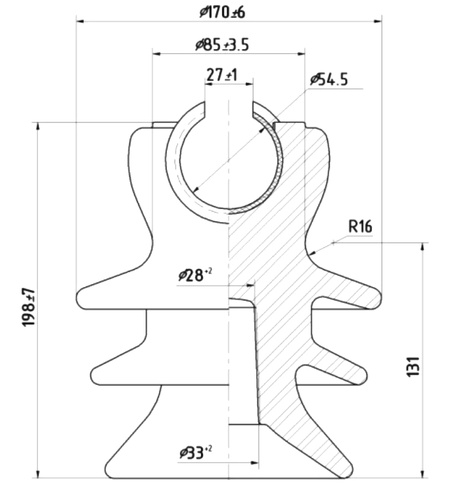

Чертеж и габаритные размеры изолятора ШФ-20Г1М



Часто задаваемые вопросы

Что означает маркировка ШФ-20Г1М?

Ш — штыревой, Ф — фарфоровый, Г1М — модернизированная серия по ГОСТ 1232.

Для какого провода предназначен изолятор ШФ-20Г1М — СИП или голый?

Изолятор рассчитан на голый провод и СИП.

На какой класс напряжения рассчитан ШФ-20Г1М?

Класс напряжения — до 10 кВ.

Какая механическая нагрузка допустима?

Механическая разрушающая сила — не менее 13 кН, что перекрывает типовые нагрузки от тяжения провода, ветра и гололёда на промежуточных опорах.

Из какого материала изготовлен ШФ-20Г1М?

Материал — фарфор (керамика подгруппы 110). Длина пути утечки изолирующей поверхности — 325 мм ± 14,5.

Как крепится изолятор ШФ-20Г1М?

Крепление: штырь с колпачком.

В каком температурном диапазоне можно эксплуатировать?

Рабочий диапазон температур — от −60 до +50 °C.

Какой гарантийный срок и срок службы?

Изоляторы такого класса (материал — фарфор (керамика подгруппы 110)) имеют нормативный срок службы от 25 лет при соблюдении правил монтажа; точный гарантийный срок уточняйте у менеджера при заказе.

Какие есть аналоги ШФ-20Г1М в нашем каталоге?

ШФ-20Г1 (тот же класс защиты, но длина пути утечки у ШФ-20Г1 больше — 400 мм против 325 мм).

Характеристики:
Прочие
Артикул ШФ-20Г1М
Вес 3,3 кг
Напряжение 20 кВ

Файлы

Каталог
gig_group_shf_20.pdf Каталог, 317.84 КБ
