Разъединители РЛК 10 кВ наружной установки
Современные высоковольтные разъединители РЛК выполнены на полимерных изоляторах и могут работать при высоких загрязнениях, сохраняют работоспособность при гололеде до 20 мм.
Рама разъединителя оцинкована. Поставляются в комплекте с приводом и КМЧ.
Назначение и сфера применения разъединителей РЛК, РЛКВ
Линейные разъединители РЛК и РЛКВ (вертикальный монтаж) качающихся типов – это коммутационные аппараты, предназначающиеся для отключения тех или иных участков обесточенных цепей высокого напряжения. При наличии заземлителей возможно заземление отключенных участков. Допускается использование устройства для отключения зарядных токов кабельных или воздушных сетей и прерывания токов холостого хода трансформаторов. В основном, разъединители РЛК и РЛКВ находят применение в сфере энергоснабжения.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Для РЛК | Для РЛКВ | |
| Номинальное напряжение | 10 кВ | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ | 12 кВ |
| Номинальный ток | 400а, 630а | 400а, 630а |
| Номинальный кратковременный выдерживаемый ток (ток термической стойкости) | 10 кА | 10 кА |
| Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости) | 25 кА | 25 кА |
|
Допустимый ток нагрузки для значений температуры окружающего воздуха: плюс 20°С 0°С минус 20°С |
530 А 620 А 700 А |
515 А 600 А 680 А |
|
Время протекания номинального кратковременного выдерживаемого тока: для главных ножей для заземлителей |
3 секунды 1 секунда |
3 секунды 1 секунда |
| Допустимая механическая нагрузка на выводы с учётом влияния ветра и образования льда | 200 Н | 200 Н |
| Механический ресурс для главной цепи | 10000 циклов В-0 | 10000 циклов В-0 |
| Электрическое сопротивление главного контура | 150x10-6 Ом | 150x10-6 Ом |
| Длина пути утечки внешней изоляции | 420 мм | 420 мм |
Особенности конструкции
Контактная система коммутационных аппаратов качающегося типа монтируется на характеризующуюся повышенной прочностью раму. Основания подвижных колонок состоят из выполненной из нержавеющей стали оси и втулки, произведенной из полиамида. Между подвижными колонками всех полюсов установлена жесткая связь для управления контактными ножами. Управление осуществляется ручным или двигательным приводом.
Условия эксплуатации
Поставляемые на выгодных условиях нашей компанией линейные разъединители качающейся серии РЛК предназначены для эксплуатации в следующих условиях:
- температура воздушных масс – от -60о до +40оС;
- высота над уровнем моря – 1000 м;
- невзрывоопасная окружающая среда;
- скорость ветра (без наледи) – 40 м/с;
- скорость ветра (с наледью толщиной 20 мм) – 15 м/с.
|
ГОСТ Р 52726-2007. Разъединители и заземлители переменного тока на напряжение свыше 1кВ и приводы к ним скачать в pdf |
Преимущественные особенности разъединителей РЛК
Все элементы аппарата произведены из прочных и долговечных материалов. Стальные части покрыты слоем цинка для защиты от коррозии. Медные токопроводящие элементы покрыты оловом. Покрытие не требует замены не менее 30 лет. Надежная изоляция выполнена из полимерного материала с добавлением кремния.
Упрощенная конструкция облегчает монтаж и использование разъединителей качающегося типа РЛК и РЛКВ. Дополнительно коммутационные аппараты могут быть оснащены дугогасителями. В разъемных контактах токоведущего контура на протяжении всего срока использования сохраняется стабильное контактное давление благодаря использованию пружин.
Как выбрать разъединитель РЛК или РЛКВ?
| Маркировка | Тип установки | Количество заземлителей |
|---|---|---|
| РЛК-10.IV/400 УХЛ1 | Для горизонтальной установки | Без заземлителей |
| РЛК-1а-10.IV/400 УХЛ1 | Для горизонтальной установки | С одним заземлителем со стороны неподвижного контакта |
| РЛК-1б-10.IV/400 УХЛ1 | Для горизонтальной установки | С одним заземлителей со стороны подвижного контакта |
| РЛК-2-10.IV/400 УХЛ1 | Для горизонтальной установки | С заземлителями с обеих сторон |
| РЛК-10.IV/630 УХЛ1 | Для горизонтальной установки | Без заземлителей |
| РЛК-1а-10.IV/630 УХЛ1 | Для горизонтальной установки | С одним заземлителем со стороны неподвижного контакта |
| РЛК-1б-10.IV/630 УХЛ1 | Для горизонтальной установки | С одним заземлителем со стороны подвижного контакта |
| РЛК-2-10.IV/630 УХЛ1 | Для горизонтальной установки | С заземлителями с обеих сторон |
| РЛКВ-10.IV/400 УХЛ1 | Для вертикальной установки | Без заземлителей |
| РЛКВ-1а-10.IV/400 УХЛ1 | Для вертикальной установки | С одним заземлителем со стороны неподвижного контакта |
| РЛКВ-1б-10.IV/400 УХЛ1 | Для вертикальной установки | С одним заземлителем со стороны подвижного контакта |
| РЛКВ-2-10.IV/400 УХЛ1 | Для вертикальной установки | С заземлителями с обеих сторон |
| РЛКВ-10.IV/630 УХЛ1 | Для вертикальной установки | Без заземлителей |
| РЛКВ-1а-10.IV/630 УХЛ1 | Для вертикальной установки | С одним заземлителем со стороны неподвижного контакта |
| РЛКВ-1б-10.IV/630 УХЛ1 | Для вертикальной установки | С одним заземлителем со стороны подвижного контакта |
| РЛКВ-2-10.IV/630 УХЛ1 | Для вертикальной установки | С заземлителями с обеих сторон |
| Обозначение | Схема |
|---|---|

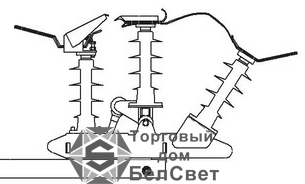

| Разъединитель РЛК на 10 кВ без заземляющего ножа |
|

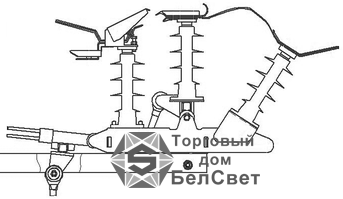

| Разъединитель РЛК-1а на 10 кВ с одним заземляющим ножом со стороны неподвижной колонки |
|

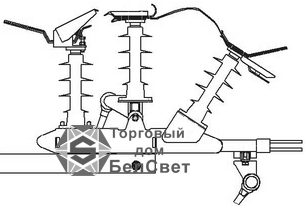

| Разъединитель РЛК-1б на 10кВ с одним заземляющим ножом со стороны подвижной колонки |
|

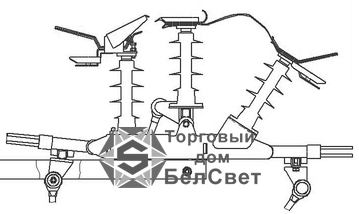

| Разъединитель РЛК-2 на 10 кВ с двумя заземляющими ножами |
|
