Предохранители ПКН на 10, 35 кВ
Назначение
Назначение высоковольтных предохранителей ПКН заключается в защите различного электрооборудования, трансформаторов, воздушных и кабельных линий электропередач от токов высокого напряжения и токов перегрузки, которые могут возникать в процессе эксплуатации.
Устройство

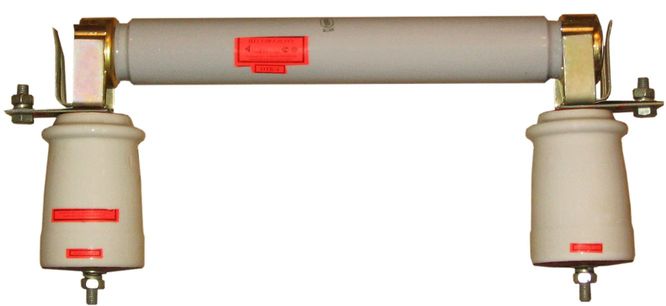

Следующие элементы составляют высоковольтный предохранитель ПКН: один заменяемый патрон, два контакта, которые иногда называются губками или пинцетами, два опорных изолятора, на которых контакты размещены. Патрон в таких предохранителях обычно изготовлен из стекла или фарфора. Внутри патрона находится плавкий элемент, покоящийся в очищенном кварцевом песке. В предохранителях ПКН отсутствует указатель срабатывания. Судить о том, что предохранитель сработал можно лишь по показаниям приборов. Наглядно ознакомиться с устройством предохранителя ПКН дает возможность следующий рисунок.
Принцип действия
Принцип действия предохранителей ПКН практически ничем не отличается от принципа действия других предохранителей, оснащенных плавкой вставкой. При прохождении тока перегрузки или короткого замыкания вставка плавится из-за высокой температуры, которая сопровождает токи данного типа. Возникающая дуга гасится в дугогасительной среде (мелкий кварцевый песок). В результате цепь размыкается и угроза, которой подвергалось электрооборудование и электролинии, нейтрализуется. Все просто и очень эффективно.
Сфера использования
Как правило, высоковольтные предохранители ПКН используются в щитах управления силовыми трансформаторами и трансформаторами напряжения, которые присутствуют в городских и промышленных линиях электроснабжения. Номинальное напряжение сети может составлять от 3 до 35 киловольт.
Условия эксплуатации
Для того чтобы предохранитель можно было без ремонта эксплуатировать на протяжении длительного времени, необходимо соблюдать ряд определенных условий:
-
температура окружающей среды может колебаться в пределах минус 60°C -плюс 40°C;
-
высота установки может доходить до 1000 метров над уровнем моря;
-
в помещении не должно быть взрывоопасных газов, агрессивной среды, пыли, грязи и воды в тех количествах, которые могли бы помешать нормальной работе предохранителя;
-
следует оберегать предохранитель от сотрясений, ударов, толчков и т.д.
Срок эксплуатации
В технических руководствах ясно указано, что срок использования этого высоковольтного оборудования, предназначенного для защиты сети от токов перегрузки и короткого замыкания, весьма продолжительный. На практике это означает, что, при соблюдении условий эксплуатации и отсутствии коротких замыканий, высоковольтный предохранитель ПКН до списания может работать не менее 25 лет. После короткого замыкания меняется патрон с плавкой вставкой или же предохранитель полностью.
Где можно приобрести?
Всем лицам, заинтересованным в приобретении высоковольтных предохранителей ПКН, можно порекомендовать сотрудничество с компанией «ВЭЛСнаб», деятельность которой заключается в поставках электрооборудования по всей территории России. «ВЭЛСнаб» реализует качественную продукцию по сниженным ценам, так как пользуется привлекательными скидками на заводах-производителях из-за больших объемов закупок. Кроме того, менеджеры компании стремятся найти индивидуальный подход к каждому клиенту, делая сотрудничество максимально продуктивным.
Для Вашего удобства мы поставляем предохранители ПКТ всех габаритов в разобранном виде. В комплект поставки входит патрон, два опорных изолятора для крепления предохранителя на место установки и два контакта, которые крепят патрон к изоляторам. Все части маркируются аппликационными этитетками, поэтому собрать на месте разобранный комплект не составит труда.
Резюме
В заключение отметим еще раз, что высоковольтные предохранители ПКН являются устройствами, которые предназначаются для защиты электрооборудования и линий электропередач от токов короткого замыкания и перегрузок. В компании «ВЭЛСнаб» можно приобрести качественные предохранители ПКН по выгодным ценам.
