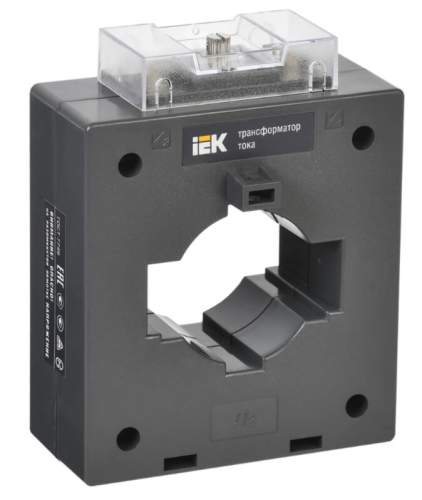

Трансформатор тока ТТИ-60 600/5А 15ВА класс 0,5S МПИ08 ITT40-3-15-0600-08 IEK

Трансформаторы тока ТТИ-60 600/5А 15ВА класс 0,5S предназначены для интеграции в системы учёта электроэнергии, включая схемы коммерческого учёта, используемые при расчётах с потребителями. Функциональное назначение устройства - передача измерительного сигнала на вторичные приборы учёта, а также на системы защиты и автоматики.

Все трансформаторы ТТИ-60 600/5А 15ВА класс 0,5S проходят первичную поверку.

Класс точности трансформатора выбирают в зависимости от задачи:

0,5 - для схем учёта при расчётах с потребителями;

0,5S - для коммерческого учёта электроэнергии.

Используется медная лужёная шина для возможности подключения проводников из меди и алюминия.

Корпус изготовлен из самозатухающего полимерного материала.

В комплект поставки каждого трансформатора входят:

• крышка для защиты клемм вторичной обмотки;

• держатели для крепления на монтажной поверхности

• крепежная пластина

• винты для крепления шины

• пластиковые изоляторы на винты.

Технические характеристики трансформатора ТТИ-60 600/5А 15ВА класс 0,5S соответствуют требованиям ГОСТ 7746.

На основании положительных результатов испытаний выдано свидетельство об утверждении типа средств измерений.

Внесены в государственный реестр средств измерений под номером 81837-21.

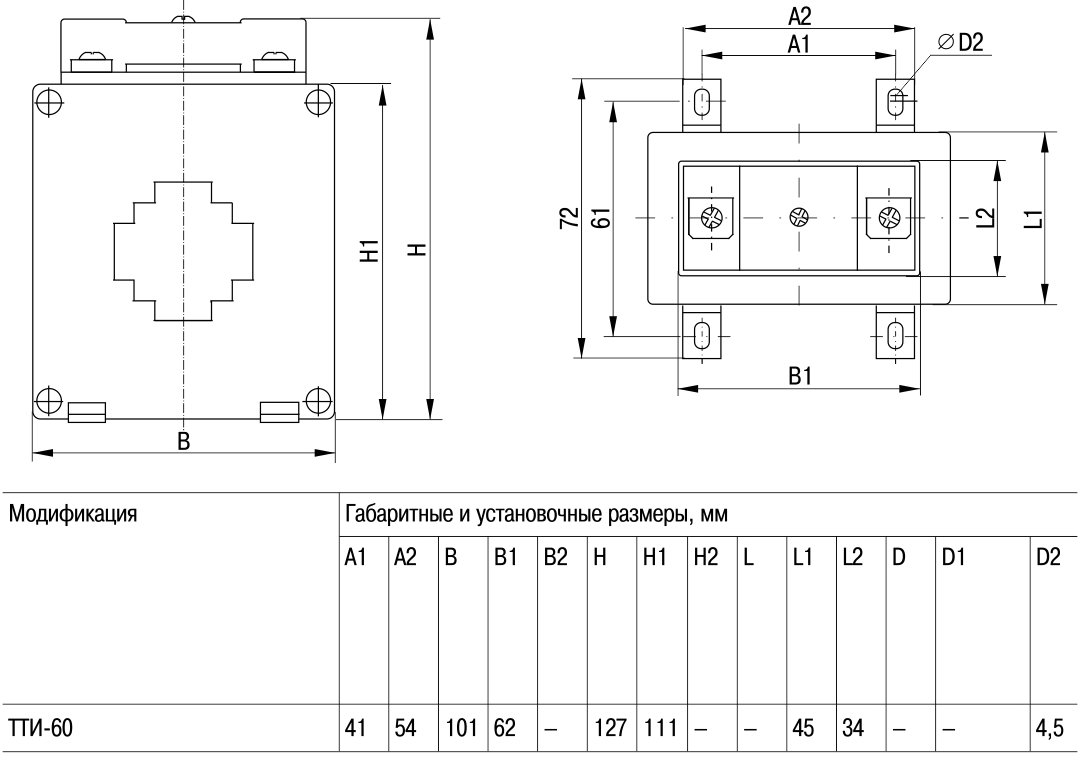

Габаритные размеры, чертеж трансформатора ТТИ-60 600/5А 15ВА класс 0,5S

Схема подключения трансформатора ТТИ-60 600/5А 15ВА класс 0,5S
