ПС-120У комплект для замены дефектных изоляторов

Комплект ПС-120У применяется для замены дефектных изоляторов в эксплуатационных условиях на воздушных линиях (ВЛ) и в открытых распределительных устройствах (ОРУ) подстанций.

Совместим с изоляторами следующих марок: ПС-70Е, ПСД-70Е, ПС-120Б, ПСВ-120Б.

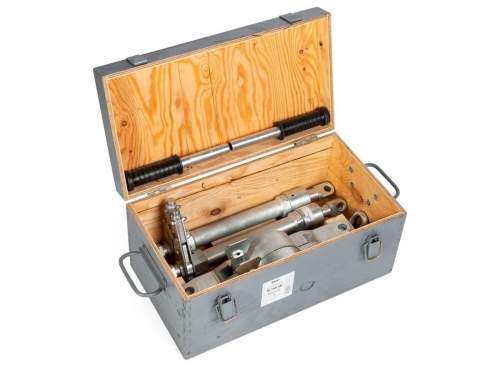

В состав комплекта входят все элементы, необходимые для замены дефектных изоляторов; хранение и транспортировка компонентов предусмотрены в специальном деревянном ящике.

Алгоритм замены:

• участок гирлянды изоляторов, находящийся под рабочим тяжением, стягивается для снятия нагрузки с дефектного сегмента;

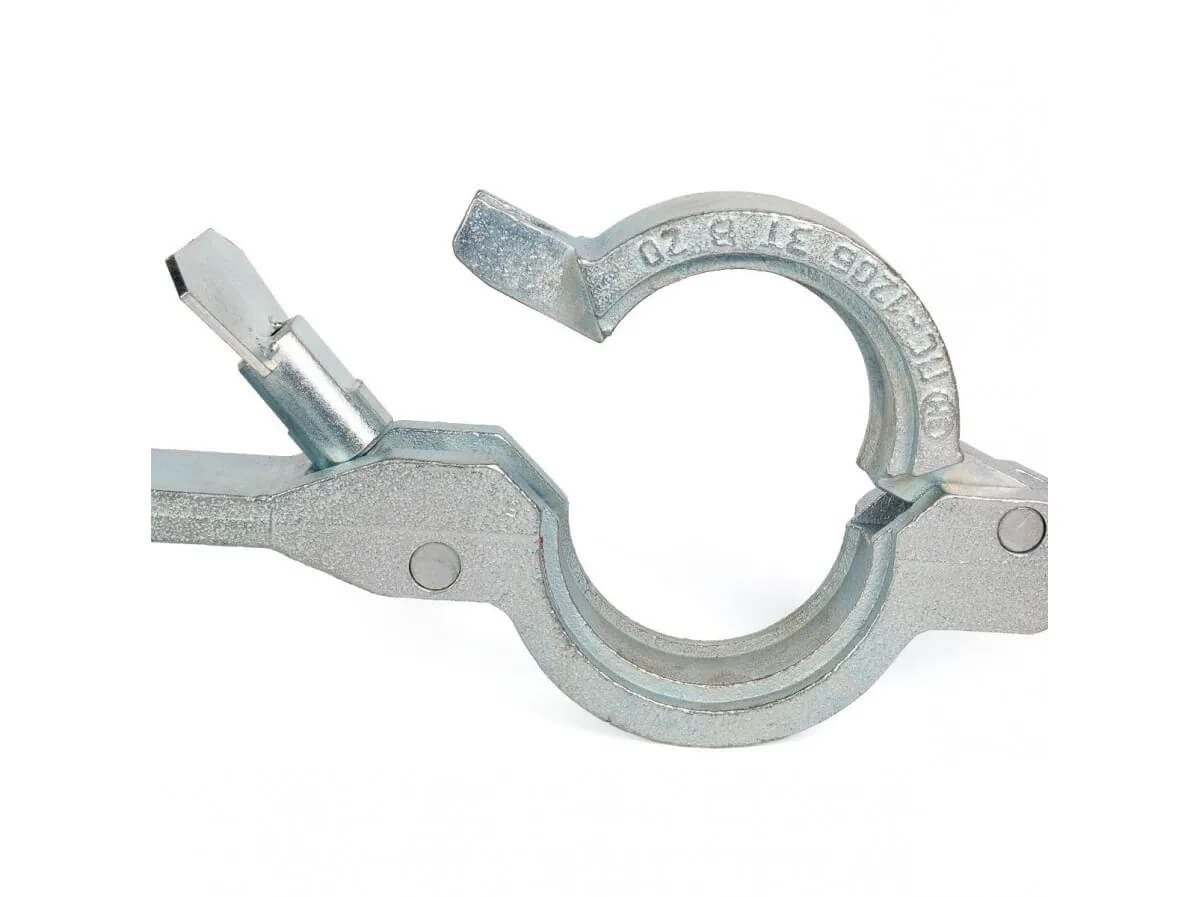

• на шапки неповреждённых изоляторов, ограничивающих повреждённый участок, устанавливаются хомуты (ваймы) ПС-120У двустороннего действия;
• винтовые стяжки СВ-25, соединённые с хомутами посредством скоб СК-7-1, обеспечивают сжатие - за счёт этого нагрузка с участка, содержащего дефектные изоляторы, снимается, что позволяет произвести их замену.

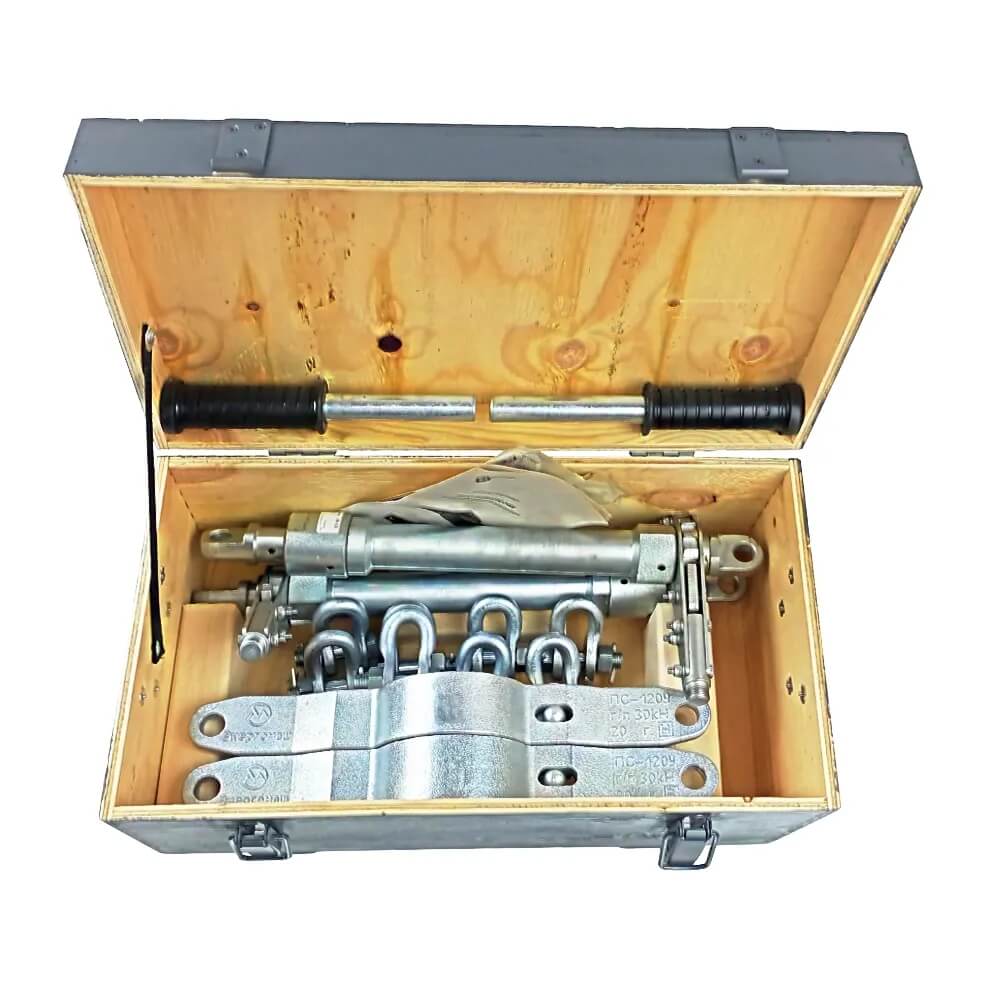

Комплектация ПС-120У для замены дефектных изоляторов

• Хомут (вайма) ПС-120У (верх, низ) - 2 шт.
• Паспорт изделия - 3 шт.
• Стяжка винтовая СВ-25 - 2 шт.
• Скоба СК-7-1А - 8 шт.
• Ящик для хранения - 1 шт.
