Выключатель нагрузки ВНРкпз-10/630-20з

Выключатель нагрузки ВНРкпз-10/630-20з используется для отключения тока при ремонтных или профилактических работах на электрооборудовании. Устройство, снабженное дугогасительной камерой, позволяет разомкнуть токонесущие проводники без повреждений, которые может нанести возникшая при этом дуга.

ВНРкпз представляет собой усовершенствованную версию выключателя нагрузки ВНР с уменьшенными  габаритами.

Со встроенными контактами для предохранителей (патроны типа ПТ1.1; ПТ1.2; ПТ1.3). При отсутствии контактов символ не ставится.

По умолчанию выключатели поставляются с межполюсным расстоянием 250 мм.

Условия эксплуатации

• Высота установки над уровнем моря – не более 1000 м.
• Температура окружающего воздуха от минус 60 °С до плюс 45 °С в помещениях с естественной вентиляцией без искусственного регулирования климатических условий.
• Относительная влажность воздуха не должна превышать 90% при 20°С;
• Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.
• Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Устройство

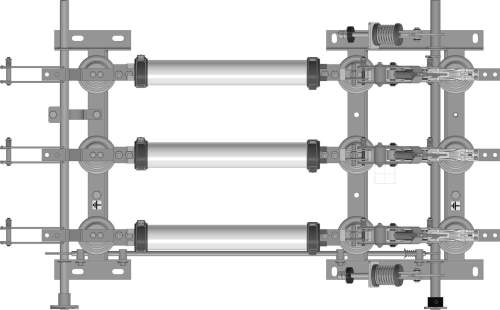

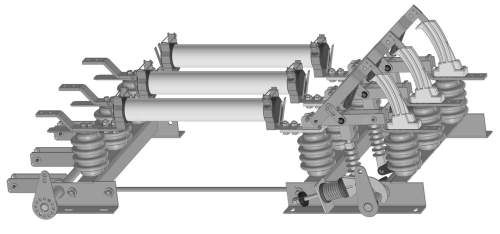

Данный тип выключателей состоит из опорной рамы с валом, на которую крепятся изоляторы в количестве 6 штук. 3 из них оснащаются контактами и дугогасительными камерами, 3 оставшихся – контактными ножами. Помимо этого, выключатель оснащается рычагом, изоляционной и блокировочной тягами, резиновыми шайбами, гибким устройством, ручным приводом и ножом заземления.

Принцип работы

Ток свободно протекает по контактам, которые находится в замкнутом положении. Когда устройство включается, контакты размыкаются, и ток переходит на цепь так называемых дугогасительных контактов. Они также размыкаются, а возникающая дуга прерывается струей газов, которые продуцирует вкладыш из стеклонаполненного полиамида. Таким образом, безопасно снимается нагрузка с линии.

Размеры в скобках для ВНРкз с межполюсным расстоянием 200 мм (изготавливается по заказу).

Срок эксплуатации

Срок эксплуатации выключателей нагрузки ВНРкпз-10/630-20з находится в пределах 25 лет или же в пределах 8000 циклов включения и выключения. Однако необходимо уделять внимание профилактическим мероприятиям, для того чтобы устройство отработало весь срок.

Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки.
