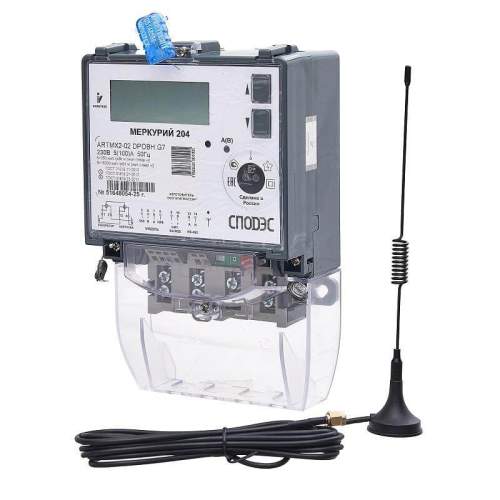

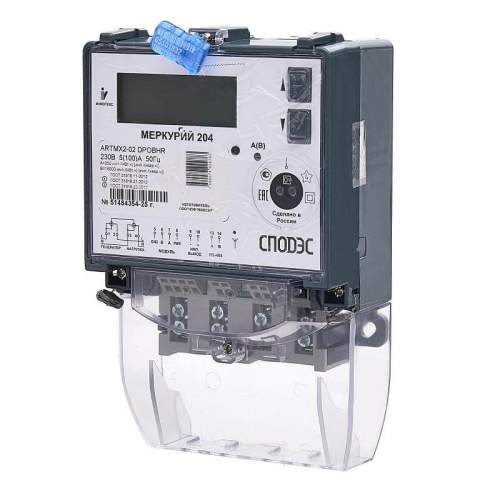

Счетчик Меркурий 204 ARTMX2-02 DPOBHR.F04

Счётчик Меркурий 204 ARTMX2-02 DPOBHR.F04 обеспечивает многотарифный учёт активной и реактивной электроэнергии и мощности (в одном или двух направлениях), а также измеряет параметры сети в двухпроводных цепях переменного тока. Накопленные данные сохраняются, фиксируются соответствующие события, после чего информация передаётся в центры сбора данных систем АИИС КУЭ.

Обмен данными выполняется по протоколам СПОДЭС (IEC 62056 DLMS/COSEM) - буква D в маркировке или «Меркурий». При использовании СПОДЭС счётчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида‑сети».

Счётчики Меркурий 204 ARTMX2-02 DPOBHR.F04, оснащённые протоколами обмена данными DLMS/COSEM и СПОДЭС, отвечают всем действующим отраслевым требованиям к приборам учёта электроэнергии. В частности, они полностью соответствуют положениям технической политики ПАО «Россети», регламентирующим организацию учёта электроэнергии. Соответствие протоколу СПОДЭС подтверждено официальной аттестацией, проведённой с применением специализированной сертификационной утилиты, разработанной ПАО «Россети».

Рассчитаны на установку внутри помещений либо в защищённых местах (в шкафах, щитках и т. п.).

Счётчик Меркурий 204 ARTMX2-02 DPOBHR.F04 обеспечивает измерение, учёт, хранение, отображение на жидкокристаллическом индикаторе (ЖКИ) и передачу по интерфейсам данных по активной и реактивной электроэнергии - раздельно по каждому тарифу, а также суммарно по всем тарифам.

Информация предоставляется за следующие временные интервалы:

• суммарная энергия с момента сброса показаний;

• энергия на начало текущих и 123 предшествующих суток;

• энергия на начало текущего и 36 предшествующих месяцев;

• энергия на начало текущего и предыдущего года - функция доступна исключительно для счётчиков, поддерживающих протоколы DLMS/COSEM и СПОДЭС;

• расход за текущие и предшествующие сутки - доступно только для счётчиков с протоколами DLMS/COSEM и СПОДЭС;

• расход за текущий и 11 предшествующих месяцев - доступно только для счётчиков с протоколами DLMS/COSEM и СПОДЭС.

Поквадрантный учёт реактивной энергии

Реализован в двунаправленных счётчиках, но только для моделей с поддержкой протоколов DLMS/COSEM и СПОДЭС.

Тарификатор

Позволяет задавать индивидуальное расписание для каждого дня недели:

• базовая конфигурация: 4 тарифа в 16 временных зонах в течение суток;

• для счётчиков с протоколами DLMS/COSEM и СПОДЭС: 4 тарифа в 24 временных зонах в течение суток.

Дополнительно: каждый месяц года может быть запрограммирован на собственное тарифное расписание. Минимальный интервал действия тарифа в пределах суток - 1 минута.

Учёт технических потерь

Функция доступна исключительно в счётчиках с поддержкой протоколов DLMS/COSEM и СПОДЭС и позволяет учитывать потери в:

• линиях электропередач;

• силовых трансформаторах.

Габаритные размеры, чертеж счетчика Меркурий 204 ARTMX2-02 DPOBHR.F04
