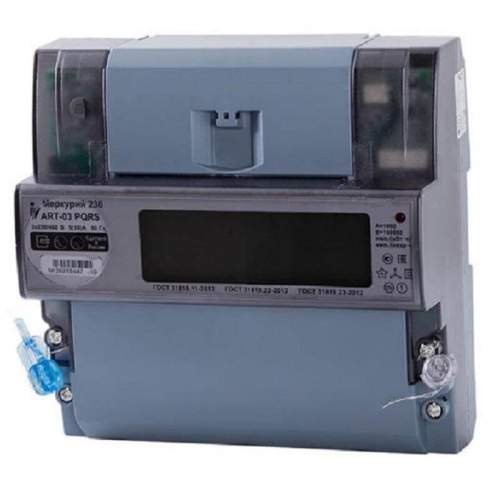

Счетчик Меркурий 236 ART-01 PQRS

Счетчик Меркурий 236 ART-01 PQRS обеспечивает многотарифный учёт активной и реактивной электроэнергии и мощности в однонаправленном режиме, а также измеряет параметры сети в трёхфазных четырёхпроводных сетях переменного тока.

Накопленные данные сохраняются, фиксируются соответствующие события, после чего информация передаётся в центры сбора данных систем АСКУЭ.

Устройства рассчитаны на установку внутри помещений, в том числе в шкафах или щитках, обеспечивающих дополнительную защиту от внешних воздействий.

Особенности счетчика Меркурий 236 ART-01 PQRS

Многофункциональные счётчики для систем АСКУЭ выполнены в компактном корпусе с креплением на DIN‑рейку. По функционалу близки к моделям «Меркурий 234».

Устройства измеряют и учитывают активную и реактивную электроэнергию по тарифам, сохраняют данные, отображают их на ЖКИ и передают через интерфейсы - отдельно по каждому тарифу и суммарно за следующие периоды времени:

• энергия всего от сброса показаний;
• энергия на начало текущих и 123 предыдущих суток (для счётчиков с индексом «Q»);
• энергия на начало текущего и 36 предыдущих месяцев (для счётчиков с индексом «Q»);
• энергия на начало текущего и предыдущего года;
• расход за текущие и предыдущие сутки;
• расход за текущий и 11 предыдущих месяцев.

Счётчики обеспечивают учёт электроэнергии независимо от фазировки токовых цепей (по модулю).

Тарификатор поддерживает до 4 тарифов в 16 временных зонах суток с индивидуальным расписанием для каждого дня недели.

Для каждого месяца можно задать отдельное тарифное расписание, при этом минимальный интервал действия тарифа в течение суток составляет 1 минуту.

Счетчик Меркурий 236 ART-01 PQRS измеряет следующие параметры электрической сети:

• мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
• действующие значения фазных токов и напряжений;
• значения углов между фазными напряжениями;
• частота сети;
• коэффициенты мощности по каждой фазе и по сумме фаз;
• коэффициент искажения синусоидальности фазных кривых.

Счётчик поддерживает формирование профиля мощности с настраиваемым временем усреднения (1–60 минут), глубина хранения данных — до 170 суток (при усреднении 30 минут). Фиксирует утренние и вечерние максимумы активной и реактивной мощности с ежемесячным расписанием.

Оснащён:

• журналами событий (включая показатели качества электроэнергии);
• импульсным выходом с функцией управления нагрузкой;
• системой автоматической самодиагностики с индикацией ошибок;
• энергонезависимыми электронными пломбами;
• нестираемыми журналами для записи несанкционированных воздействий.

Многофункциональный ЖКИ с подсветкой отображает OBIS‑коды параметров и сохраняет индикацию при отключённом питании.

Расшифровка обозначения счетчика Меркурий 236 ART-01 PQRS

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;

Р – наличие профиля, журнала событий и других дополнительных функций;
Q – измерение показателей качества электроэнергии;
R – интерфейс RS-485
S – внутреннее питание интерфейса RS-485.

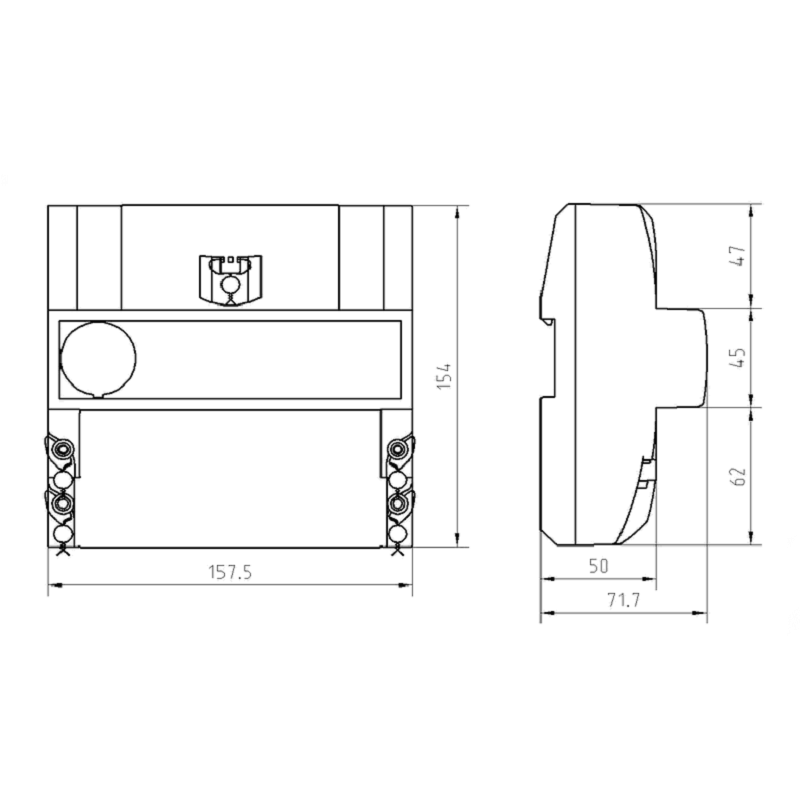

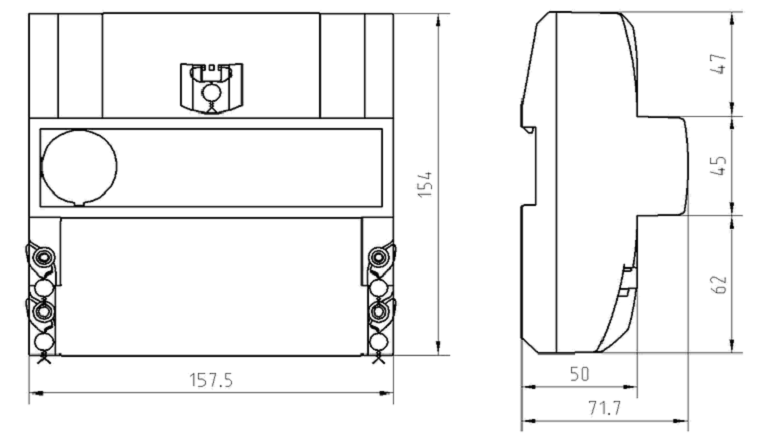

Габаритный чертеж и размеры счетчика Меркурий 236 ART-01 PQRS
