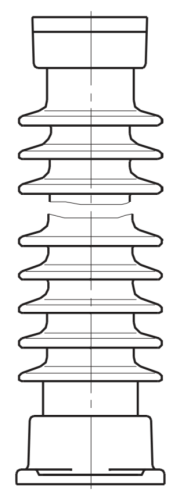

Изолятор ИОС-110-400 М-01 УХЛ1
Изолятор ИОС-110-400 М-01 УХЛ1 фото 2
Рейтинг товара:
Артикул: ИОС-110-400 М-01
Характеристики:
Все характеристики
Артикул
ИОС-110-400 М-01
Вес
55,7 кг
Напряжение
110 кВ
Минимальная разрушающая сила на изгиб к верхнему фланцу, кН
4 кН
Минимальная разрушающая сила на изгиб к нижнему фланцу, кН
2 кН
Минимальный разрушающий момент при кручении
2,5 кН·м
Длина пути утечки
2050 мм
Климатическое исполнение
УХЛ1
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Опорный стержневой изолятор ИОС-110-400 М-01 УХЛ1 предназначен для изоляции и крепления токоведущих элементов в электроустановках.

Подходит для распределительных устройств электростанций и подстанций, токопроводов и комплектных распределительных устройств переменного напряжения 110 кВ частотой до 100 Гц.

Отличается высокой механической прочностью и устойчивостью к внешним воздействиям.

Материал изоляционной части - керамический электротехнический подгруппы 120 ГОСТ 20419-83

Материал арматуры - чугун высокопрочный ВЧ45, ВЧ50 по ГОСТ 7293-85, сталь 35Л по ГОСТ 977-88

Покрытие арматуры - цинковое горячее или термодиффузионное

Покрытие швов армирующей связки - герметик силиконовый

Покрытие - глазурь прозрачная бесцветная

Соответствует ГОСТ Р 52034-2023, ТУ 3493-002-00214646-2006

Имеет аттестацию в ПАО "Россети"

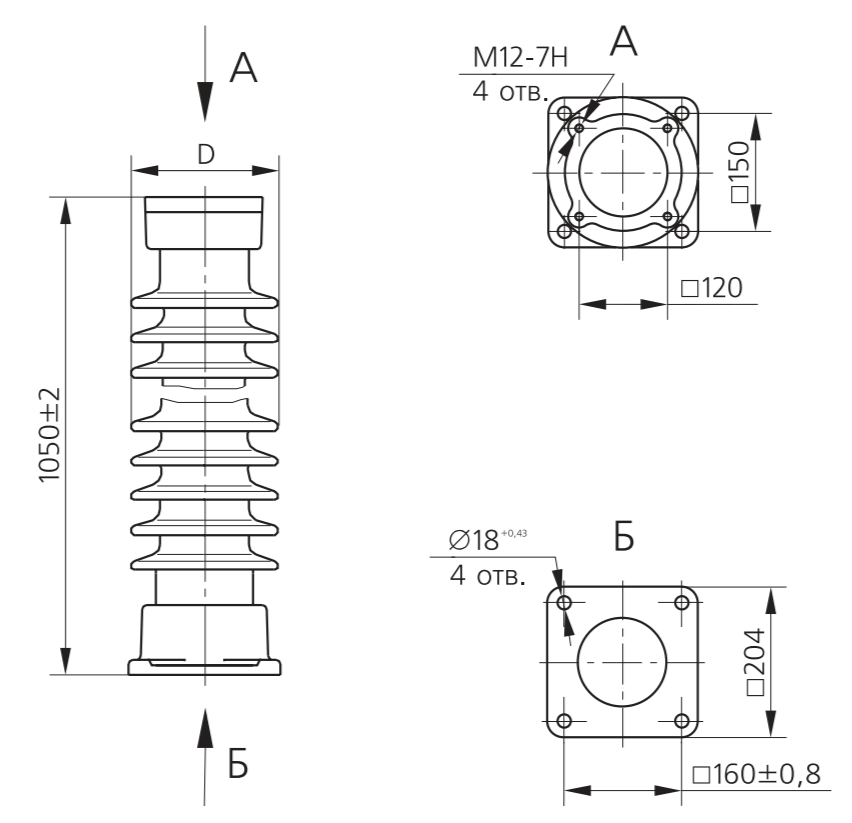

Габаритные размеры, чертеж изолятора ИОС-110-400 М-01 УХЛ1

Габаритные размеры, чертеж изолятора ИОС-110-400 М-01 УХЛ1

Часто задаваемые вопросы

Для чего предназначен изолятор ИОС-110-400 М-01?

Опорно-стержневой изолятор — жёсткая колонна для крепления шин и аппаратов (разъединителей, выключателей) на открытых распределительных устройствах и подстанциях; работает на изгиб и кручение.

На какое напряжение рассчитан ИОС-110-400 М-01?

Номинальное напряжение — 110 кВ.

Какую разрушающую силу на изгиб выдерживает ИОС-110-400 М-01?

К верхнему фланцу — 4 кН, к нижнему фланцу — 2 кН.

Какой разрушающий момент при кручении у ИОС-110-400 М-01?

Минимальный разрушающий момент при кручении — 2,5 кН·м.

Какая длина пути утечки у ИОС-110-400 М-01?

2050 мм — расстояние по поверхности изолятора между токоведущими частями; чем больше длина пути утечки, тем выше стойкость изолятора к перекрытию во влажных и загрязнённых условиях.

Сколько весит ИОС-110-400 М-01?

Вес — 55,7 кг.

Характеристики:
Прочие
Артикул ИОС-110-400 М-01
Вес 55,7 кг
Напряжение 110 кВ
Минимальная разрушающая сила на изгиб к верхнему фланцу, кН 4 кН
Минимальная разрушающая сила на изгиб к нижнему фланцу, кН 2 кН
Минимальный разрушающий момент при кручении 2,5 кН·м
Длина пути утечки 2050 мм
Климатическое исполнение УХЛ1
